ZS VSD 無油螺桿鼓風機幫助費爾斯莫爾德污水處理廠提高 10% 的能效
ZS VSD 無油螺桿鼓風機幫助費爾斯莫爾德污水處理廠提高 10% 的能效 兩臺配置 VSD 變速驅動的阿特拉斯·科普柯 ZS 55+ 節能無油螺桿鼓風機為德國費爾斯莫爾德處理廠的污水處理工藝提供壓縮空氣。高效的 VSD 幫助該工廠實現了 10% 的節能,這意味著污水處理成本的降低。 工業和生活污水處理 該工廠每年凈化約 300 萬立方米的污水,其中 60% 是工業污水,其余是來自費爾斯莫爾德鎮的生活污水。工業污水大多數來自肉類加工廠,包含不同比率的高污染負荷和高于平均水平的磷酸鹽,這為污水處理帶來了巨大挑戰。凈化技術、測量技術、工藝控制系統和壓縮空氣技術必須能夠快速檢測出污水的污染等級并進行相應的處理。硝化作用與反硝化作用在 2 個曝氣池中同時進行。在好氧降解過程中,首先通過平板式曝氣器為生物過程供氧。在接下來的厭氧階段中,僅混合池內物質,每個池通過三個鼓風機供氧。ZB 離心式鼓風機幫助 Ibbenbüren 發電廠降低 18% 的能耗

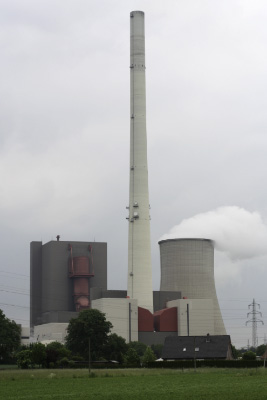

ZB 離心式鼓風機幫助 Ibbenbüren 發電廠降低 18% 的能耗 位于德國北萊因-威斯特伐利亞的 Ibbenbüren 發電廠降低了 18% 的能源需求,并且仍然可獲得最佳的空氣流。實現此目標的關鍵在于 3 臺來自阿特拉斯·科普柯的 ZB VSD 離心式鼓風機。它們用于為煙氣脫硫裝置生成氧化空氣。阿特拉斯·科普柯為烏得勒支市 Sint-Antonius 醫院提供醫用空氣

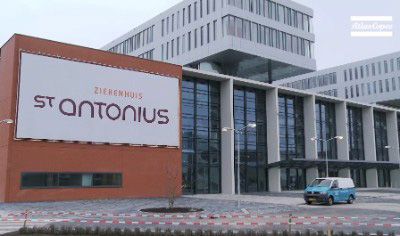

阿特拉斯·科普柯為烏得勒支市 Sint-Antonius 醫院提供醫用空氣 確;颊甙踩 由于使用該系統的應用都非常重要,我們對每一個安裝環節都給予極高的重視。所安裝的整套設備均符合醫用 ISO 標準,并通過了廠家的預認證和測試。 Sint-Antonius 之所以選擇阿特拉斯·科普柯,是因?yàn)槲覀冊卺t(yī)療領域擁有久經考驗的可靠性、密切的合作關系和多年的豐富經驗。ZR900VSD無油變頻螺桿 為用戶提供最佳的節能方案

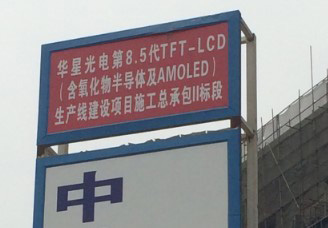

在華星光電第8.5代TFT-LCD(含氧化物半導體及AMOLED)生產線建設項目中,客戶現場空壓機采用了15(離心機ZH15000)+ 2(無油螺桿ZR315)的組合方式。使用一個多月后客戶反饋,該月中CDA流量14.5~18.1萬CMH,瞬間流量波動達到1.5萬CMH,空壓機11+1或12+1運行(1臺離心機為空轉熱備機放空,螺桿機很少開)。實際運行中存在大量的放空現象,能源浪費比較嚴重。 通過對運行現狀的分析,我們了解到: 1) 流量波動范圍大 根據客戶提供的《流量紀錄圖》,實際運行過程中波動范圍很大,最大流量181065.5m3/h,最小流量144712.9 m3/h,平均流量162314m3/h。最大波動范圍在36352.6 m3/h,平均波動范圍在18064 m3/h。 2) 流量波動頻率大 根據客戶提供的《流量紀錄圖》,實際運行過程中用氣量波動非常頻繁,在整個使用過程中流量始終沒有比較穩定的時間段,一直處于頻繁波動的狀態。空壓機需要頻繁調整,或者無法調整而導致放空調節。此外,現場的螺桿機流量太小,無法滿足當前的流量波動范圍調節。 3) 長時間放空 根據用戶現場使用情況描述,由于流量波動的頻率高、范圍大,空壓機一直使用11+1或12+1的運行方式(1臺離心機為空轉熱備機放空,螺桿機很少開),造成1臺離心機(熱備機)長時間處于放空狀態,造成了大量的能耗損失。 因此可基本判斷為螺桿機搭配不合理,由于螺桿機ZR315配置太小,兩臺螺桿機只能覆蓋單臺離心機的38%,無法起到理想的調節作用,導致客戶很少使用。 同時,我們也對能耗進行了分析。根據實際能耗和離心機設計能耗的計算結果,我們發現客戶實際使用的能耗比設計能耗高了10%左右,相當于有10%左右的平均氣量是在現場被放空的,這也就意味著始終有一臺離心機的流量是處于放空狀態,這個結果和客戶實際的運行情況也是一致的(1臺離心機為空轉熱備機放空)。 基于上述情況,我們提出了優化方案,增加兩臺ZR900VSD無油變頻螺桿空壓機,替代一臺離心式空壓機,不需要熱備機。通過無油變頻螺桿調節系統的波動范圍(18000 m3/h左右),減少離心機的頻繁調節和放空。 新方案中,基礎流量采用離心式空壓機(10或11臺),波動范圍采用無油變頻螺桿變頻調節,使離心式空壓機在最高效的滿負荷下運行,波動部分采用變頻的高效、連續調節方式,既能完全滿足客戶實際18000 m3/h的瞬間波動范圍,又很好的利用了離心機在滿負荷工況下運行的高效性和穩定性。同時又利用2臺無油螺桿替代1臺運行的離心機,取消熱備機,既能達到調節流量的作用,又能避免放空。 新方案中無油變頻螺桿ZR900VSD采用變頻調節波動流量,取消熱備機,直接避免了現場大量放空的現象。在最佳工況下預計可以為客戶直接節約18208.8 KWh/天,按0.6元/KWh計算,一年可以為客戶節約3,987,727元。
